Les tolérances de pliage définissent l’écart admissible entre la cote nominale d’un pli et sa valeur réelle après fabrication. Elles portent sur deux paramètres : l’angle obtenu et les dimensions linéaires de la pièce après pliage. Un plan qui ne les précise pas laisse le fabricant appliquer ses propres valeurs, qui ne correspondent pas toujours aux exigences fonctionnelles de votre pièce.
Voici ce que votre bureau d’études doit indiquer pour obtenir une tôle pliée juste du premier coup.
Pourquoi le pliage génère des écarts dimensionnels
Quand on plie une tôle, le matériau se comporte différemment selon sa nature. La face en compression (surface intérieure) se comprime, la face extérieure s’étire. Entre les deux, l’axe neutre reste théoriquement stable, mais sa position réelle dépend du facteur k, propre à chaque matériau et à chaque épaisseur du matériau.
Deux phénomènes s’ajoutent.
Le retour élastique : la pièce reprend légèrement sa forme initiale après que le poinçon se relève, l’angle réel est donc légèrement supérieur à l’angle nominal.
L’étirement : la matière s’allonge le long du pli, ce qui modifie la longueur totale du développé. Sur une pièce avec plusieurs plis, ces écarts s’accumulent.
Ces phénomènes ne sont pas des défauts, ils sont inhérents au pliage. Ils se maîtrisent par le réglage de la presse plieuse et le choix de la matrice. Pour les anticiper correctement, le sous-traitant a besoin d’informations précises sur votre plan.
Tolérances de pliage indicatives selon matière et épaisseur

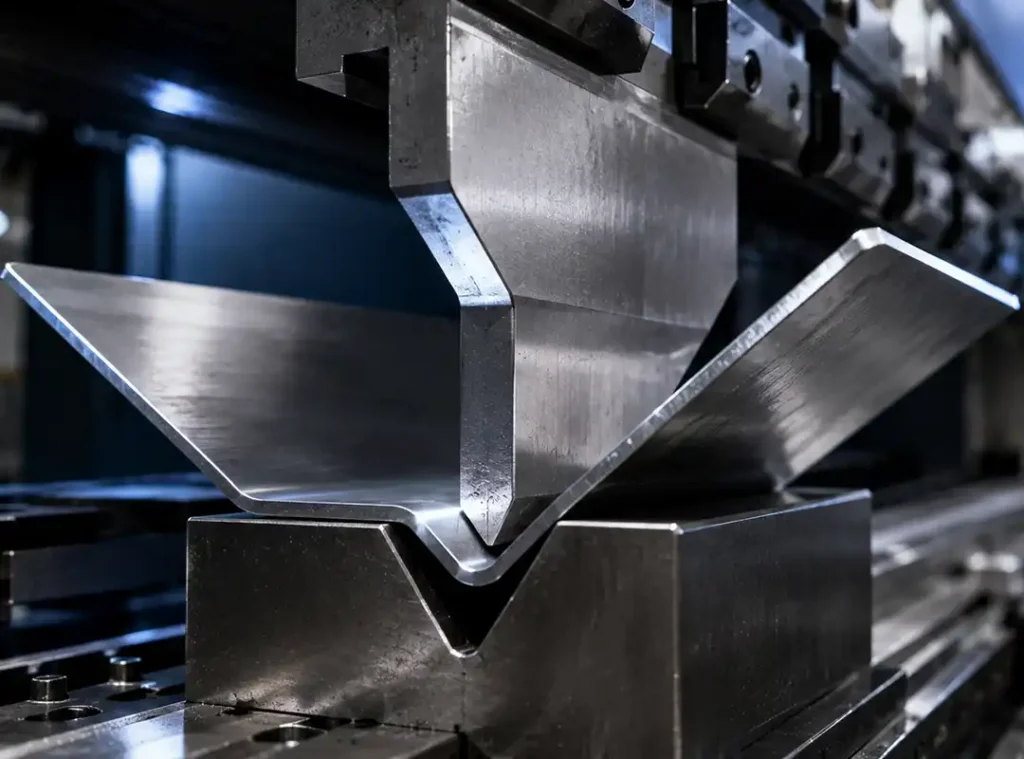

Ces valeurs couvrent le pliage à l’air standard sur presse plieuse, hydraulique ou électrique. Elles varient selon l’état de la matrice en V, la largeur de matrice et les paramètres de réglage machine. Des dimensions supérieures ou des géométries complexes peuvent nécessiter des valeurs différentes.
| Matériau | Épaisseur | Tolérance angulaire | Tolérance linéaire |
|---|---|---|---|
| Acier doux | 0,5 à 6 mm | ± 0,5° | ± 0,2 mm |
| Acier inox | 0,5 à 4 mm | ± 1° | ± 0,3 mm |
| Aluminium | 0,5 à 5 mm | ± 1° | ± 0,3 mm |
| Acier épais (> 6 mm) | > 6 mm | ± 1,5° | ± 0,5 mm |
Sur les petits pliages (rayon < 1 mm sur matière fine), la courbure est plus sensible aux variations de matière et la tolérance angulaire se resserre. À l’inverse, sur des pièces avec largeur importante, la déformation en berceau peut introduire des écarts sur les cotes médianes.
Ce que votre plan doit préciser
Un concepteur qui travaille régulièrement avec des sous-traitants tôlerie sait que la qualité du résultat commence sur le plan. Voici les cinq informations à ne pas oublier :
| Ce que vous indiquez | Comment le préciser | Pourquoi c’est utile |
|---|---|---|
| Angle de pliage nominal | Indiquer l’angle cible + tolérance ± admissible | Le retour élastique varie selon matière et épaisseur : sans indication, le fabricant applique sa tolérance interne |
| Rayon intérieur de pli | Préciser le rayon minimal admissible | Un rayon trop serré fissure la tôle, trop large déplace les cotes après pliage |
| Cotes après pliage | Coter les dimensions sur la pièce pliée, pas sur le développé | Évite les écarts d’interprétation entre plan 3D et pièce réelle |
| Matière et épaisseur | Nuance + épaisseur nominale | Le facteur K et la déduction de pliage dépendent directement de ces données |
| Tolérances générales | Référencer une norme (ISO 2768 ou ISO 9013) | Cadre les cotes non fonctionnelles sans les coter une par une |
Marge de pliage, déduction de pliage : à quoi servent ces calculs ?
La marge de pliage est la longueur d’arc de l’axe neutre sur le pli. La déduction de pliage est la correction à appliquer sur le développé pour que la pièce atteigne bien les cotes nominales après avoir plié la tôle. Ces deux valeurs dépendent directement du rayon intérieur, de l’épaisseur et du facteur k du matériau.
Si vous envoyez un fichier DXF avec un développé calculé sans tenir compte de la déduction de pliage, les cotes finales seront fausses. Pas de beaucoup : souvent 0,3 à 0,8 mm par pli. Sur une pièce avec 4 plis, l’écart cumulé peut dépasser 2 mm. C’est suffisant pour qu’un assemblage ne soit plus possible.
Les logiciels de CAO modernes intègrent ces calculs automatiquement si le facteur k est correctement renseigné. À défaut, demandez à votre sous-traitant sa table de facteur k avant de finaliser les plans.

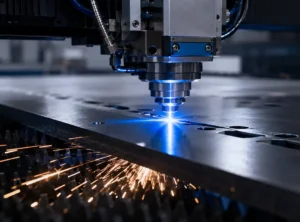

Tolérance de pliage et découpe laser : anticiper les cotes cumulées
Une pièce tôlée passe rarement par une seule opération.
La séquence standard : découpe laser, puis pliage industriel.
Chaque étape a sa propre tolérance. Sur un contour découpé à ± 0,2 mm puis plié à ± 0,5 mm, la cote finale peut s’écarter de ± 0,7 mm du nominal. Sur une pièce isolée, c’est souvent acceptable. Sur un sous-ensemble où plusieurs pièces s’assemblent, les tolérances cumulées peuvent bloquer le montage.
La solution : définir les valeurs de tolérance globales attendues sur la pièce finie, et laisser le sous-traitant répartir le budget de tolérance entre les opérations.
Pour les valeurs par matière et épaisseur, consultez notre guide sur les tolérances en découpe laser.
Faire vérifier vos plans avant le lancement d’une série
Avant de lancer une série, soumettre vos plans à votre sous-traitant pour un retour technique est souvent le meilleur investissement de temps. Un regard atelier sur les spécifications permet d’identifier les points de risque : rayon de pli trop serré pour l’épaisseur choisie, cotes après pliage incompatibles avec l’utilisation d’outils disponibles, fourniture matière à vérifier.
